合肥250kva歐式箱變廠家
文章出處:本站 人氣:4189 發表時間:2020-04-01 20:12:31

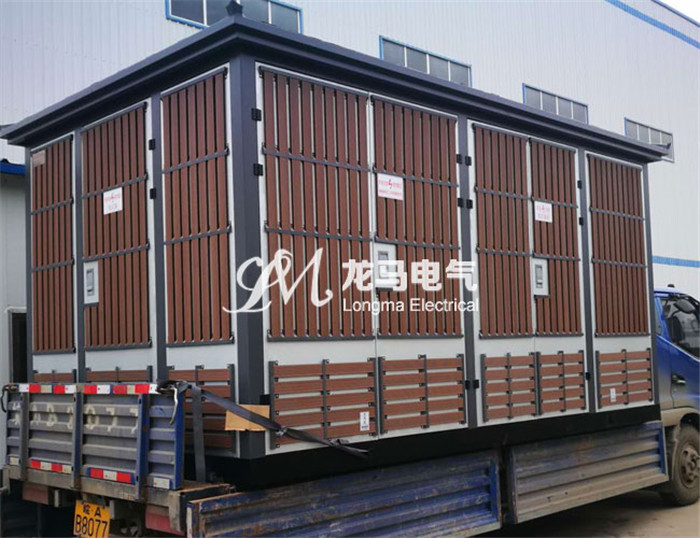

250kva歐式箱變有二種組成方法,即“目”字形布局和“品”字形布局?!澳俊弊中尾季值母邏旱蛪菏逸^寬,有利于保持環網或雙電源接線的環網供電系統計劃方案。250kva歐式箱變組成變壓器,其構造分成前后左右兩部分,前側為接線柜,接線柜里包含高壓低壓接線端子、高壓負荷開關、插式斷路器、髙壓分接電源開關操縱桿、油位表、油溫度計等;后側是箱體及散熱器,變壓器繞阻、鐵芯、高壓負荷開關、插式斷路器都會身體。殼體選用密封式構造。250kva歐式箱變成近期生產廠家研發,運用還不普遍,為板結構,高、底壓室放置變壓器室上邊。
250kva歐式箱變的布線方式:
- 每臺配變方式—兩路口10KV進線;每臺變壓器容積般在500KVA~800KVA;底壓小組出線電纜線般為?4~6?路。
- 兩部配變方式—兩路口10KV?進線;兩部變壓器,每臺變壓器的容積在500KVA~800KKVA;?底壓小組出線電纜線般為?8~12?路。
250kva歐式箱變的關鍵構件:變壓器、10KV環網高壓開關柜、電力電容器、低壓開關等關鍵構件構成,等于將Ⅲ型站的機器設備緊湊型安裝在金屬材料的箱身體,使Ⅲ型站小型化。250kva歐式箱變的容積比美式箱變要高要da,工程造價也比美式箱變要da。
250kva歐式箱變勢:噪聲與Ⅲ型站和Ⅰ型站非常;輻射源較美式箱變要低,由于250kva歐式箱變的變壓器是放到金屬材料的箱身體具有屏蔽掉的功效;能夠設定配電設備自動化技術,不僅具備Ⅲ型站和Ⅰ型站的勢,并且也有美式箱變的關鍵勢。
250kva歐式箱變?nèi)毕荩喝莘e很da,不利安裝,對住宅小區的自然環境布局有定的危害;
250kva歐式箱變開閉操作技術規范
- 10kV、500kVA左右250kva歐式箱變、開閉所應用企業務必配備變電站職業電焊工。電氣工作員務必身心健康,并具有必需的電氣zhuan業知識,獲得電工證側后方可入崗。
- 250kva歐式箱變安裝后,運作、維護保養、操作、事故、工作交接與安quan事故后的實驗、保護性試驗、維護校檢等均由客戶承擔。
- 客戶禁止更改250kva歐式箱變?cè)瓨?gòu)造,不然將喪失質保資質。
- 髙壓操作要由電氣責任人批準操作票,并搞好機構與技術性安?全對策。
- 高碾過閘操作務必由兩個人開展,帶緣工具。為確保安quan性每日按時開展巡檢,單人巡查時不可開展切操作,雷雨天巡查需穿緣層靴。
- 禁止隨便開啟高壓柜、電纜線柜、必須開啟時務必確定柜里感應起電部分已無工作電壓。
- 必須維護保養250kva歐式箱變低壓側控制回路斷路器,斷開變壓器低壓側總斷路器,取出控制電路商業保險。
- 在低壓側總斷路器處懸架“嚴禁重合閘“指示方向。
- 斷開必須維護保養變壓器高壓側斷路器、隔離開關,蓋上接地電源開關,對變壓器充足充放電后,鎖定高壓柜,在電源開關處懸架“嚴禁重合閘“指示方向。
- 250kva歐式箱變的維護保養,先清理瓷防水套管和機殼,次之查驗機殼、密封墊、瓷防水套管有沒有裂開、充放電印痕或膠
- 墊有沒有脆化,電纜線及母線槽有沒有形變狀況,有裂開的應開展拆換。
- 查驗?zāi)妇€(xiàn)槽表面是不是清理,表面應去除空氣氧化層并涂以電力工程復合型脂。
- 查驗變壓器的接地是不是良,接地線是不是浸蝕,浸蝕比較嚴重的應拆換。
- 擰緊導線接線端子、銷子、接地螺釘、聯接母線槽螺釘,如發覺有表面欠佳的螺釘應拆下來拆換,直到觸碰面良。
- 清理變壓器周邊及零配件上的塵土,查驗消防設備和排風系統是不是良。
- 斷開高壓側的接地電源開關,并鎖好,用2500V搖表測量接地電阻并且于變壓器原廠前測量值較為,緣層電電阻不可小于原廠時原始記錄的70%,若不過關應立即匯報解決。
- 再度蓋上高壓側接地電源開關,讓變壓器開展充放電。
- 查驗變壓器室及變壓器有沒有遺留下專用工具,撤出當場。
- 接好低壓側斷路器操縱開關電源實際操作商業保險,再次掛上嚴禁合指示方向,避免向變壓器反合閘。
- 斷開高壓側接地電源開關,再度查驗變壓器當場及低壓側的控線,準確無誤后,蓋上變壓器高壓側斷路器,
- 讓變壓器試運轉,取出高壓側指示方向。
- 試運轉段時間無出現異常后,剛開始按實際操作次序蓋上低壓側斷路器,開展合閘。
- 詳盡搞好維護保養式運作紀錄并歸檔
250kva歐式箱變能夠開展停合閘實際操作而且有過負載和短路故障維護。底壓室由底壓空氣漏電開關、電壓互感器、電流計、電流表等構成的變電器般選用 S9或干試的等。電子器件的技術性功用均考慮相對的標準規定。以便牢固進行五防規定。各電氣元器件都機器設備在有考慮抗壓強度和彎曲剛度的構造上,便于于輸電線的連接。實際操作選用電動式方式 ,其他250kva歐式箱變還都具備電磁能檢驗、顯示信息、計量檢定的功用,能夠進行相對的維護功用,還下設專用型的接地裝置導件,并有明顯的接地裝置標示。除此之外為習慣性戶外工作自然環境。250kva歐式箱變的殼頂般都選用夾層構造,內配有隔熱保溫材料,殼體底端和各室中間常有制冷進通風口,選用純tian然風冷和自動控制系統的逼迫風冷等多種形式,以確保電器設備的切正常熱管散熱,具備防水防雨、防污、防止動物進到等方式 。不需另裝開關電源,由 TV找出就能歐式箱變別稱室外成套設備變電站,也稱作組合型變電站,以其具備組成舒經、有利于運送、機器設備便捷、工程施工周期時間短、運作花費低、占地小、零污染、免維護等點。
